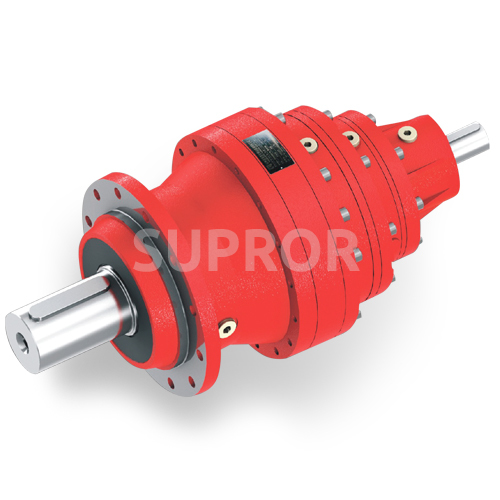

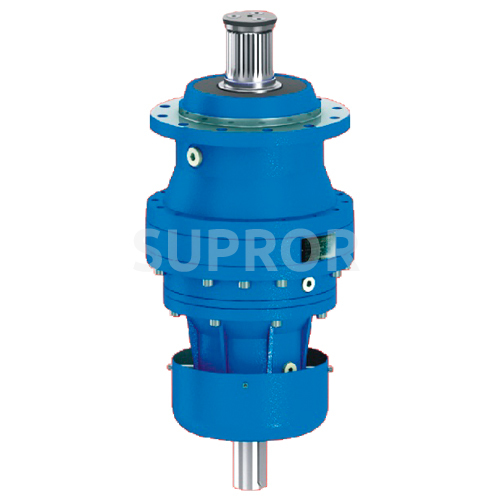

Мотор-редуктор SPN
  • Мотор-редуктор SPN
  • Мотор-редуктор SPN
  • Мотор-редуктор SPN

Мотор-редуктор SPN

Уточнить цену

  • На складе в России: 12 шт.

  • На складе в Китае: 5621 шт.

  • 18 типоразмеров: выходной крутящий момент до 500 000 Нм мощность до 450 кВт передаточные числа от 3,5:1 до 3000:1 Варианты конструкции (передача вращения): соосно под прямым углом (90 град.). коническая пара на первой ступени. Крепление редуктора на лапах, фланце и выходном валу. Выходной вал шпоночный, шлицевый, полый шлицевый вал, полый вал со стяжной муфтой. Варианты входной части: для электродвигателя IEC-стандарта входной вал для серводвигателя для гидромотора

Планетарный редуктор, как и любой другой редуктор, предназначен для передачи крутящего момента и понижения угловой скорости на выходном валу относительно входного вала, который получает вращение от электродвигателя. Также, как и любом другом редукторе, основными элементами является зубчатые колеса. Название «планетарный редуктор» обосновано тем, что в конструкции используется планетарный механизм. В этом собственно и заключается основное отличие планетарного редуктора от цилиндрического, червячн

18 типоразмеров:

  • выходной крутящий момент до 500 000 Нм
  • мощность до 450 кВт
  • передаточные числа от 3,5:1 до 3000:1

Варианты конструкции (передача вращения):

  • соосно

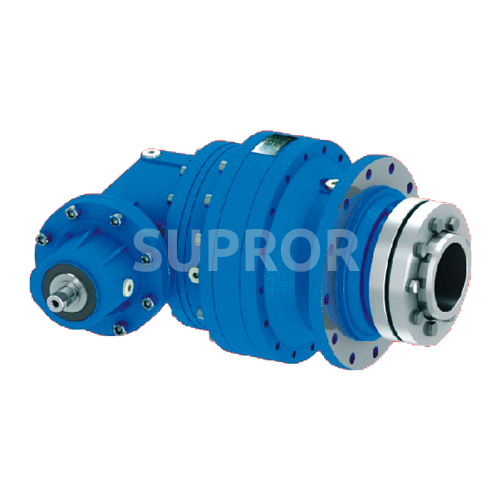

  • под прямым углом (90 град.). коническая пара на первой ступени.

Крепление редуктора на лапах, фланце и выходном валу.

Выходной вал шпоночный, шлицевый, полый шлицевый вал, полый вал со стяжной муфтой.

Варианты входной части:

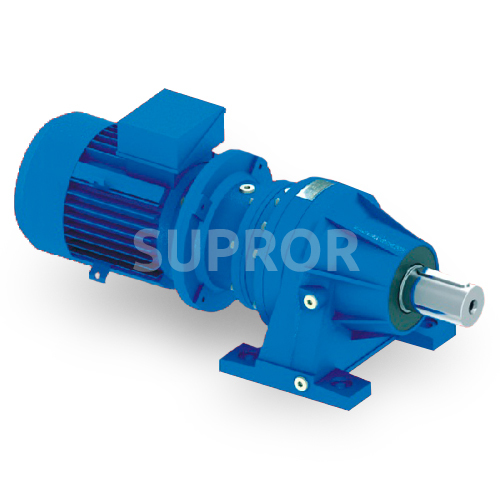

  • для электродвигателя IEC-стандарта
  • входной вал
  • для серводвигателя
  • для гидромотора

Множество вариантов конструкций:

  • высокий крутящий момент по отношению к габаритным размерам
  • высокая осевая и радиальная нагрузка выходных валов за счет установки роликовых конических подшипников
  • высокая эффективность работы
  • корпус из ковкого чугуна

ИСПОЛНЕНИЯ

А

01 Электродвигатель стандарта IEC

02 Входной вал

03 Входной вал с вентилятором охлаждения

04 Серводвигатель

05 Гидромотор

B

06 С конической ступенью

07 Одноступенчатый

08 Двухступенчатый

09 Трехступенчатый

С

10 MC/MZ - Шпоночный или шлицевый выходной вал (SPN00-SPN07)

11 HC/HZ - Шпоночный или шлицевый увеличенный выходной вал (SPN00-SPN07)

12 PC - Шпоночный выходной вал с реактивной штангой

13 PZ - Шлицевый выходной вал с реактивной штангой

14 HC - Шпоночный выходной вал (SPN09-SPN21)

15 HZ - Шлицевый выходной вал (SPN09-SPN21)

16 FP - Полый выходной вал со стяжной муфтой

17 FZ - Полый шлицевый выходной вал

18 VK - Усиленный выход с параллельными валами для мешалок и миксеров

D

19 Фланец

20 Шестерня

21 Соединительная муфта

22 Стопорная пластина

23 Шлицы

24 Стяжная муфта

Сервис-фактор
Тип нагрузкиТип приводаКол-во пусков в час
≤ 500010000150002000050000
Часы
h < 44 < h <88 < h < 1212 < h < 1616 < h < 24
Равномерная нагрузкаZ < 100.91.0B1.151.31.6
10 < Z < 300.951.151.301.51.8
301.01.251.451.62.0
Умеренная ударная нагрузкаZ < 101.01.251.451.62.0
10 < Z < 301.11.41.61.82.2
30 < Z < 1001.21.51.72.02.4
Тяжелая ударная нагрузкаZ < 101.21.51.72.02.4
10 < Z < 301.31.61.82.12.6
30 < Z < 1001.41.752.02.32.8
ТипоразмерSPN 00SPN 01SPN 03SPN 04SPN 05SPN 06SPN 07SPN 09SPN 10
Mn2 [Hm}10001750250036005000850012500180002500
M2max [Hm]1200210035004800700012000180002700036000
ТипоразмерSPN 11SPN 13SPN 14SPN 15SPN 16SPN 17SPN 18SPN 19SPN 21
Mn2 [Hm}400005500080000100000135000170000250000350000500000
M2max [Hm]5400066000100000126000162000216000300000420000650000
